1.影音系统的基本设计原则

实用/成熟的系统设计与技术先进性需要兼顾；

融入多种富有特色亮点，国际上最流行的音视频应用及辅助器材，突出系统设计的先进性；

通过人性化的中控系统，实现功能多样性与用户操作简便性的完美结合；

可管理性(简便、有效、集中)；

可扩展/升级性-充分考虑未来系统升级的可能性及便利性；

2.系统设计依据

系统设计中所参照的有关国家和国际标准如下：

JGJ/T16-96《民用建筑电气设计规范》

GB579-85《工业企业通讯接地规范》

WH01-93《扩声系统的声学特性指标与测量方法》

GBJ118-88《民用建筑隔声设计规范》

GB4959-85《厅堂扩声特性测量方法》

QYJ25-86《厅堂扩声系统声学特性指标》

SJ2112《厅堂扩声系统设备互联的优选电气配接值》

GB/T15485《语言清晰度指数的计算方法》

3.会议室音视频系统综述

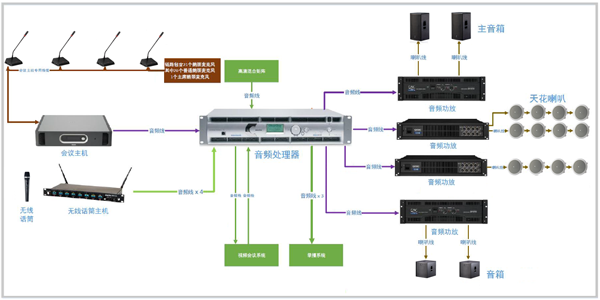

3.1音频部分

•会议室内将设置13套手拉手数字会议系统，话筒末端具有环形LED状态反馈，并支持主席优先功能。同时备有2套鹅颈话筒和2套领夹话筒切换使用，以方便与会者汇报使用；2套手持无线话筒，以方便左右两侧旁听与会者的发言；

• 各话筒及其他音频信号(来自信号输入面板)将采用数字混音、处理、编组及路由；

• 音频处理系统具备噪声抑制、回声抑制及啸叫抑制的处理功能；

• 所有音频信号将通过2只主扩音箱、2只低音音箱及12只天花喇叭进行扩声播放，保证语音及各种媒体重放的清晰度及均匀的声场覆盖；

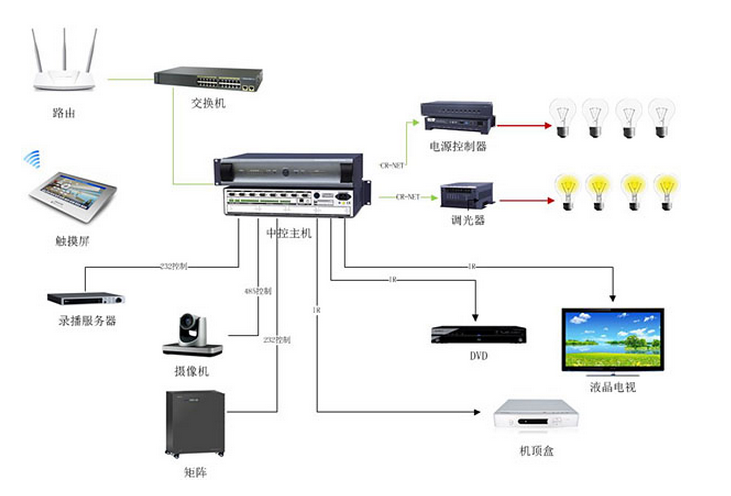

3.2控制系统:

•为了能够对会议室的所有设备有个总体的控制，在本方案中配置了一套中央控制系统主机。通过中央控制系统可以将不同厂家、型号、性质的器材或硬件，及环境装置连接起来。该中央控制系统可以和会议系统及摄像机系统进行无缝连接。只需轻按触摸屏就可实现视/音频切换、VGA切换，集中控制系统电源的开关；环境灯光的调节及开关；窗帘及投影幕布的开关、升降；可调节扩声系统的音量及音质；通过红外线可控制多种电器，如DVD及电视机。这样，可以使会议室的各种类型的设备得到集中控制，大大提高工作效率、简化复杂的操作，给会议的召开带来方便。

•会议室的控制系统可通过设在会议室的一台触摸控制屏实现，控制功能主要为：

设备控制

信号源选择

音响模式控制及音量控制

3.3显示部分

• 会议室正前方墙面使用拼接大屏显示，可任意配置分屏模式以满足不同的会议需求；

• 拼接屏显示的内容为来自会议室内/外的信号输入源，显示信号内容包括:

来自会议室桌面的各类信号输入面板，包括VGA/HDMI等模拟及数字信号的输入；

来自视频会议主机或者机顶盒传输过来的数字音视频流媒体信号；

信号接入及路由：有线信息点接入+无线网络接入

• 充分考虑不同应用类型的需求，充分及合理地设置信号输入/输出点位；

• 会议室视频系统配备有无线视频传输系统，笔记本电脑、平板电脑、手机可通过接入会议室的有线或无线网络将画面分享传输到会议室的显示系统中，并支持画面分享、画面分割等显示模式。

• 信号处理及路由通过模拟及数字兼容的混合型矩阵及配套处理/转换/传输及接收设备组成，并包括了以下要求：

所有视频信号的传输应满足1080p的显示分辨率、所有输入到输出端的分辨率可自动匹配；

必要的控制信号传输；

•会议室配置有高清视频录播系统，可实时记录简报或会议的内容，供日后翻查调用及提供给用户进行网络点播

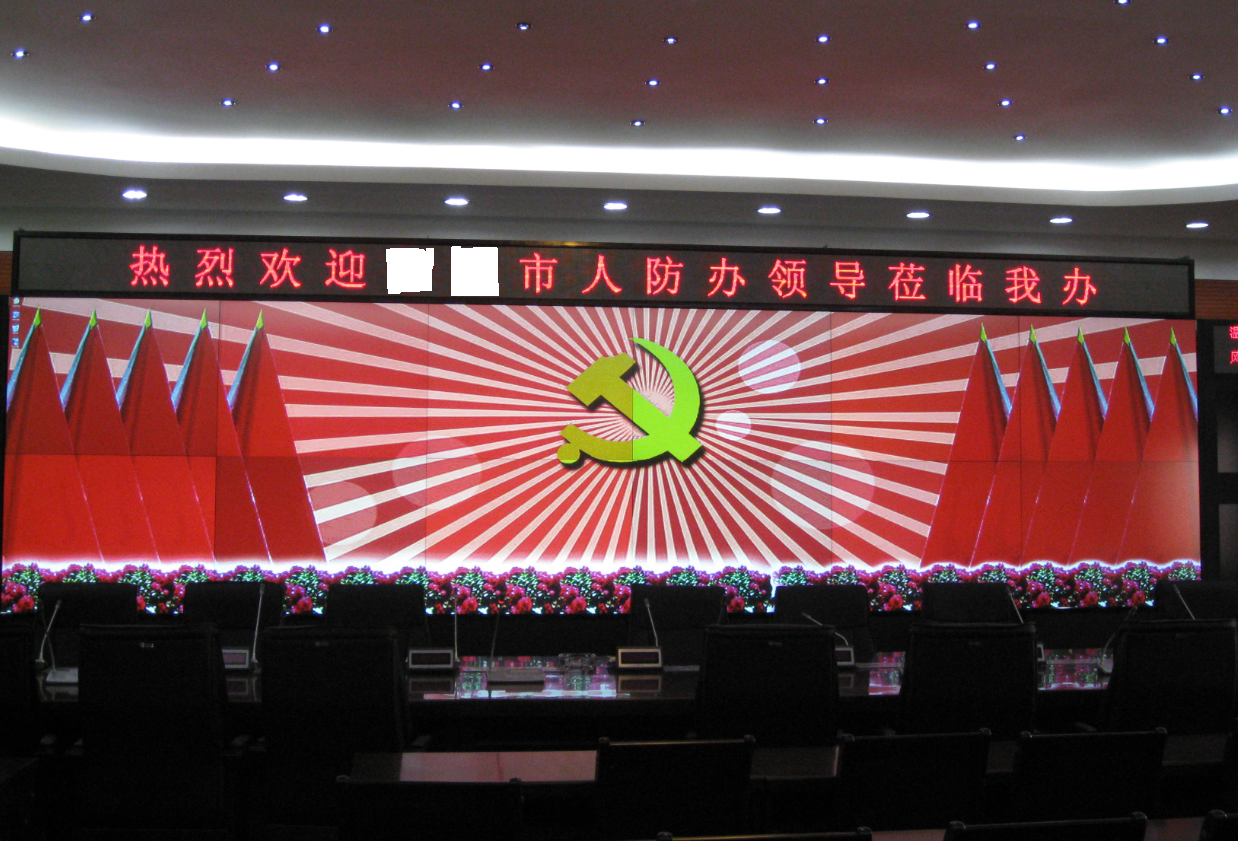

4.应用效果图
